BACnet

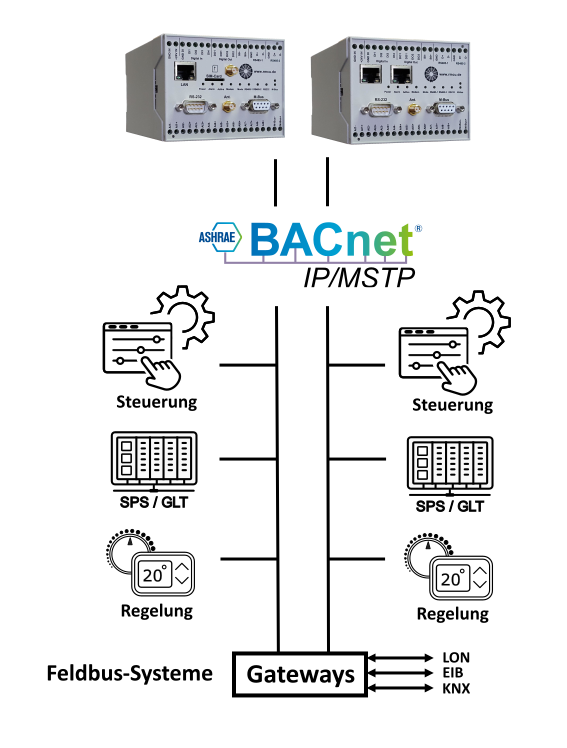

BACnet IP/MSTP Server (Slave)

Sämtliche von RmCU/MiDASS erfassten Messwerte können über den optional in RmCU/MiDASS integrierten BACnet IP/MSTP Server an Steuerungen oder Portalanwendungen mit BACnet Schnittstelle weitergegeben werden.

BACnet IP/MSTP Client / Master

Über den in MiDASS integrierten BACnet IP/MSTP Client können Daten aus beliebigen BACnet IP/MSTP Steuerungen ausgelesen werden, die dann z.B. über die Modbus Gateway Prozessleitsystemen zur Verfügung gestellt werden oder via CSV oder XML- Dateien an Energie Management Portale weitergegeben werden.

  • Anschluss von bis zu 31 BACnet MSTP Geräten
  • Anschluss von bis zu 250 BACnet IP Geräten
  • Generierung und Verwaltung von gerätespezifischen BACnet Treibern auf XML-Basis
  • BACnet Geräte Scan zum Auffinden von BACnet Geräten (WhoIs Abfrage)
  • Detaillierter Scan zur Ermittlung der BACnet Geräteeigenschaften (PICS Abfrage)

BACnet Broadcast Management Device (BBMD)

BBMD wird verwendet wenn BACnet Steuerungen über mehrere logische oder physikalische IP- Netze verteilt sind und in einer Point To MultiPoint oder MultiPoint To MultiPoint Umgebung betrieben werden sollen. Der in MiDASS optional integrierte BBMD dient dazu die im BACnet Systemen vorkommenden Broadcast Messages aus dem lokalen Subnet an andere Subnets zu senden bzw. Broadcast Messages aus anderen Subnets zu empfangen und in das eigene Subnet weiterzuleiten. Beim Versenden der Messages können im Point To MultiPoint Verfahren bis zu 10 andere BBMD´s bedient werden. Insbesondere in WAN Environments ist der Einsatz von OpenVPN zwingend, um den Anforderungen der ISO 27001 und der EU-Datenschutzverordnung zu genügen.

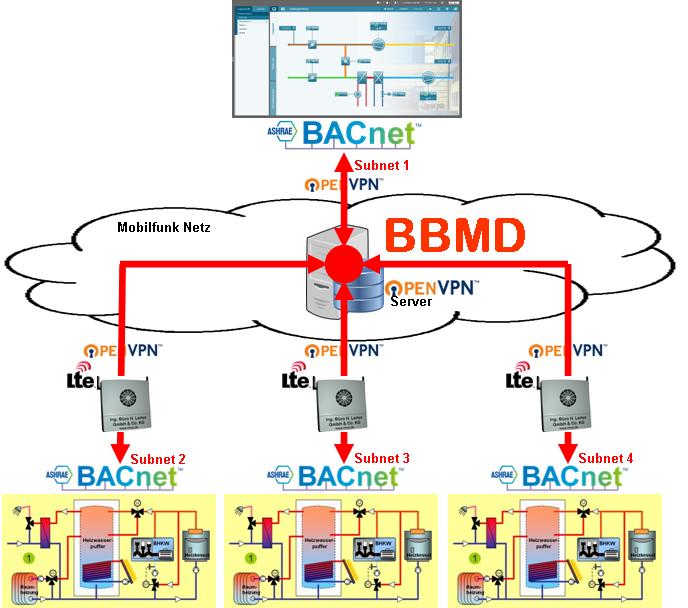

Beispiel: Einsatz von BBMD in einem via OpenVPN gesichertem IP- Netz, um dezentrale BACnet Anlagen über Mobilfunk an eine Leitstelle mit BACnet Schnittstelle anzubinden. Der OpenVPN Server wird hier auch als Router betrieben.

Wireless BACnet

Wireless BACnet erweitert das BACnet-Protokoll für drahtlose Kommunikation. Diese Erweiterung erlaubt den Austausch von Steuerungs- und Überwachungsdaten zwischen verschiedenen Geräten und Systemen ohne physikalische Verkabelung. Somit wird die Installation und Erweiterung von Automatisierungssystemen erleichtert.

  • Ein wBACnet-Gateway mit bis zu 100 wBACnet-Knoten
  • Robust gegenüber Störungen
  • Schnelle und einfache Inbetriebnahme
  • Mesh Netzwerk als Infrastruktur
  • Vielfältige Anwendungen
